Гнешь профиль на угол, а внешняя стенка трескается, внутренняя идет волной, и красивого угла не выходит. Или радиус уплыл, и две детали рамы уже не стыкуются по размеру. Профильная труба — не круглая: у нее плоские грани и сварной шов, и ведет она себя на сгибе капризно. Разберем, как согнуть профильную трубу на 90 градусов несколькими способами — от трубогиба до реза с подваркой — и где какой метод честно работает.
Почему профиль так трудно гнется:
У квадратного и прямоугольного профиля при изгибе наружная стенка растягивается, а внутренняя сжимается. Отсюда две классические беды:
-
наружная грань трескается или утоняется на радиусе;
-
внутренняя грань теряет устойчивость и складывается «гармошкой» — продольными волнами.
Чем тоньше стенка и больше сечение, тем сильнее эффект. Поэтому два главных параметра любого сгиба — радиус гиба и толщина стенки.
Минимальный радиус по внутренней стороне обычно держат не меньше 2–3 высот профиля. Для трубы 40 мм это радиус от 80–120 мм. Резче — нужен дорн (внутренняя оправка) или другой метод.
Способ 1. Трубогиб (плавный радиусный угол)
Если нужен гнутый угол с радиусом (дуга, а не острый стык) — это работа для профилегиба.
Дорновый трубогиб:
Внутрь трубы заводится дорн — оправка, которая поддерживает стенки изнутри и не дает им сложиться. Самый чистый результат, но дорн подбирают строго под сечение.
Роликовый (профилегибочный станок):
Труба прокатывается между тремя роликами, радиус задается их сближением. Подходит для арок навесов, теплиц, дуг ворот.
Порядок работы:
-
Подбираете ролики/ручьи под свое сечение.
-
Гнете за несколько проходов, понемногу — не за один присест.
-
Контролируете радиус по шаблону.
Способ 2. Рез и сварка (точный угол 90°)
Когда нужен именно острый прямой угол, а не дуга, радиусный гиб не подходит — профиль режут и сваривают.
Способ «на ус» (запил 45°):
-
Размечаете и режете оба конца под 45° — это распил болгаркой (угловой шлифмашиной) по линии.
-
Складываете заготовки — две кромки по 45° дают чистые 90°
-
Сначала прихватываете — ставите короткие точечные швы по углам, чтобы зафиксировать деталь.
-
Проверяете угол угольником и завариваете шов начисто.

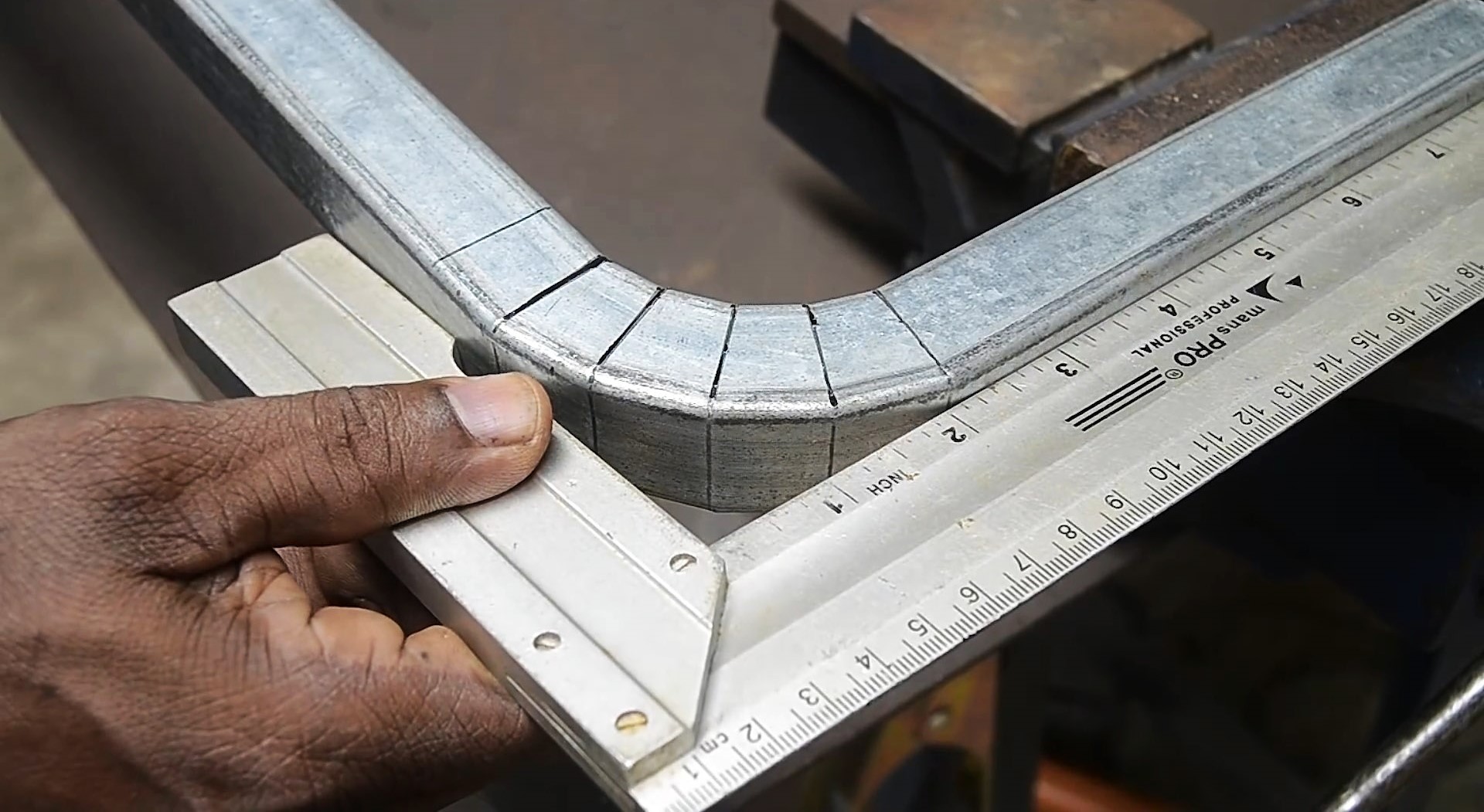

Способ с вырезом сегмента (косынка):
В одной стенке профиля вырезают V-образный сегмент, трубу сгибают по линии надреза до соприкосновения кромок и заваривают. Быстро, но угол слабее реза «на ус» и требует контроля геометрии.
Нужен плавный угол — гнем на трубогибе (лучше дорновом), за несколько проходов, с песком против гармошки. Нужен острый угол ровно 90° — режем профиль «на ус» под 45° болгаркой и свариваем; быстрый вариант — вырез сегмента. Держите радиус не меньше 2–3 высот профиля и помните про пружинение — гните с запасом. Контроль геометрии — угольником и шаблоном на каждом этапе: это дешевле, чем переваривать готовую раму.
